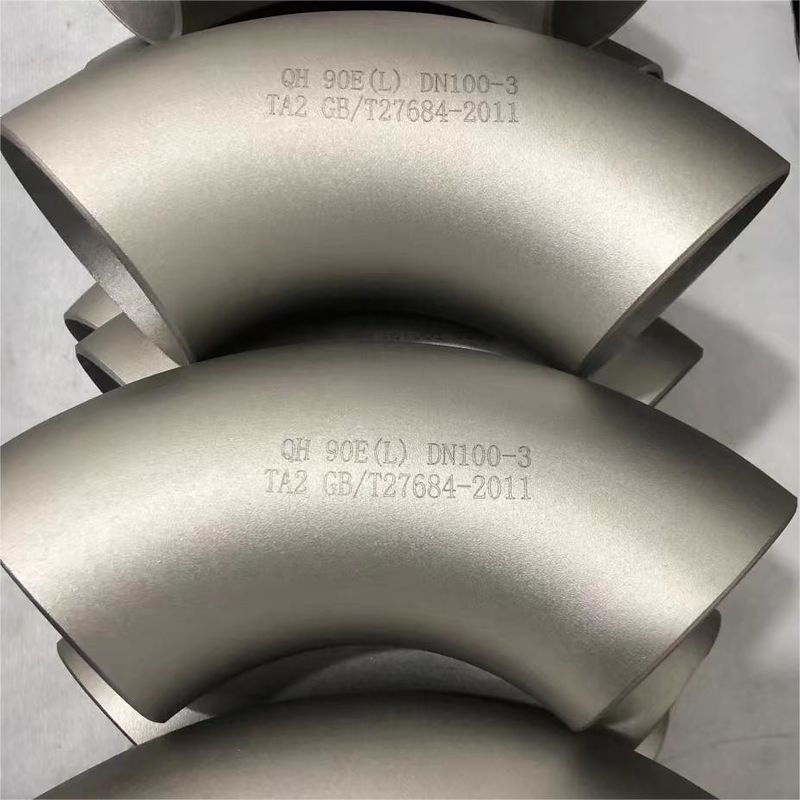

آرنج/بند تیتانیوم بدون درز و جوش
آرنج تیتانیومراه حل نهایی برای محیط های داغ و فاسد
آرنج یک لوله است که جهت جریان مایعات یا گاز ها را تغییر می دهد. آرنج های تیتانیوم در زاویه های مختلف از جمله 45 درجه، 90 درجه و 180 درجه در دسترس هستند.زاویه آرنج تعیین می کند که جریان مایع به دلیل تغییر جهت چقدر فشار تجربه می کند.
ASME B16.9 استاندارد برای تولید و آزمایش لوازم جانبی جوشیده شده است. آرنج تیتانیومی که با ASME B16 مطابقت دارد.9 استاندارد به شدت آزمایش می شوند تا اطمینان حاصل شود که آنها می توانند با فشار و دمای مختلف استفاده کنند..
آرنج تیتانیوم در هر دو ساختار بدون درز و جوش بسته به الزامات استفاده نهایی در دسترس است.آرنج تیتانیوم بدون درز دارای سطح صاف تر است و می تواند فشار بالاتر از آرنج جوش مقاومت کنداز سوی دیگر، آرنج تیتانیوم جوش شده معمولا در کاربردهای کم فشار استفاده می شود که در آن هزینه یک ملاحظه قابل توجهی است.
در TSM، ما آرنج های تیتانیومی را با استفاده از درجه های مختلف تولید می کنیم، هر درجه دارای خواص منحصر به فرد خود است، و ما با مشتریانمان کار می کنیم تا بهترین درجه را برای کاربرد خاص خود انتخاب کنیم.
توضیحات محصول
درجه تیتانیوم: Gr1,Gr2,Gr5,Gr7,Gr12
اندازه: 22.5°,30°,45°,90°,180° یا 1/2′′~48′′
شعاع3D4D5D6D8D10D
استاندارد: ANSI B16.9، ANSI B16.28، MSS-SP-43 نوع A، MSS-SP-43 نوع B
خدمات: تمام کالاها می توانند بر اساس پردازش نقشه سفارشی شوند.
ارتباط: جوش دادن کون
بسته بندی: پالت های پلائیوود / کیس چوبی یا به عنوان درخواست و مشخصات خود را.
تکنیک: جوشیده، جعل شده، رولد شده، بدون بخیه
بازرسي: تشخیص اشعه ایکس ((RT) بازرسی نفوذ کننده سطح (PT)
ابعاد آرنج ها و بازگشت ها
اسمی اندازه لوله DN |
O/D بیول D | از وسط تا انتها | مرکز به مرکز | برگردیم به چهره ها | ||||
| 450 آرنج | 900 آرنج | 1800 آرنج | ||||||
| ب | A | P | K | |||||
| شعاع بلند | شعاع بلند | شعاع کوتاه | شعاع بلند | شعاع بلند | شعاع بلند | شعاع بلند | ||
| 1/2 | 21.3 | 15.7 | 38.1 | / | 76.2 | / | 47.8 | / |
| سه چهارم | 26.7 | 19.1 | 38.1 | / | 76.2 | / | 50.8 | / |
| 1 | 33.4 | 22.4 | 38.1 | 25.4 | 76.2 | 50.8 | 55.6 | 41.1 |
| 1-1/4 | 42.2 | 25.4 | 47.8 | 31.8 | 95.3 | 63.6 | 69.9 | 52.3 |
| 1-1/2 | 48.3 | 28.4 | 57.2 | 38.1 | 114.3 | 76.2 | 82.6 | 62.0 |
| 2 | 60.3 | 35.1 | 76.2 | 50.8 | 152.4 | 101.6 | 106.4 | 51.0 |
| 2-1/2 | 70.3 | 44.5 | 95.3 | 63.5 | 190.5 | 127.0 | 131.8 | 100.1 |
| 3 | 88.9 | 50.8 | 114.3 | 76.2 | 228.6 | 152.4 | 158.8 | 120.7 |
| 3-1/2 | 101.6 | 57.2 | 133.4 | 88.9 | 266.7 | 177.8 | 184.2 | 139.7 |
| 4 | 114.3 | 63.5 | 152.4 | 101.6 | 304.8 | 203.0 | 209.6 | 158.8 |
| 5 | 141.3 | 79.2 | 190.5 | 127.0 | 381.0 | 254.0 | 261.9 | 196.9 |
| 6 | 168.3 | 95.3 | 228.6 | 152.4 | 457.2 | 304.8 | 312.7 | 236.5 |
| 8 | 219.1 | 127.0 | 304.8 | 203.2 | 609.6 | 406.4 | 414.3 | 312.7 |
| 10 | 273.1 | 158.8 | 381.0 | 254.0 | 762.0 | 508.0 | 517.7 | 390.7 |
| 12 | 323.9 | 190.5 | 457.2 | 304.8 | 914.4 | 609.6 | 619.3 | 466.9 |
| 14 | 355.6 | 222.3 | 533.4 | 355.6 | 1066.8 | 711.2 | 711.2 | 533.4 |
| 16 | 406.4 | 254.0 | 609.6 | 406.4 | 1219.2 | 812.8 | 812.8 | 609.6 |
| 20 | 508.0 | 317.5 | 762.0 | 508.0 | 1524.0 | 1016.0 | 1016.0 | 762.0 |
| 22 | 558.8 | 342.9 | 838.2 | 558.8 | 1676.4 | 1117.6 | 1117.6 | 838.2 |
| 24 | 609.6 | 381.0 | 914.4 | 609.6 | 1828.8 | 1219.2 | 1219.2 | 914.4 |
